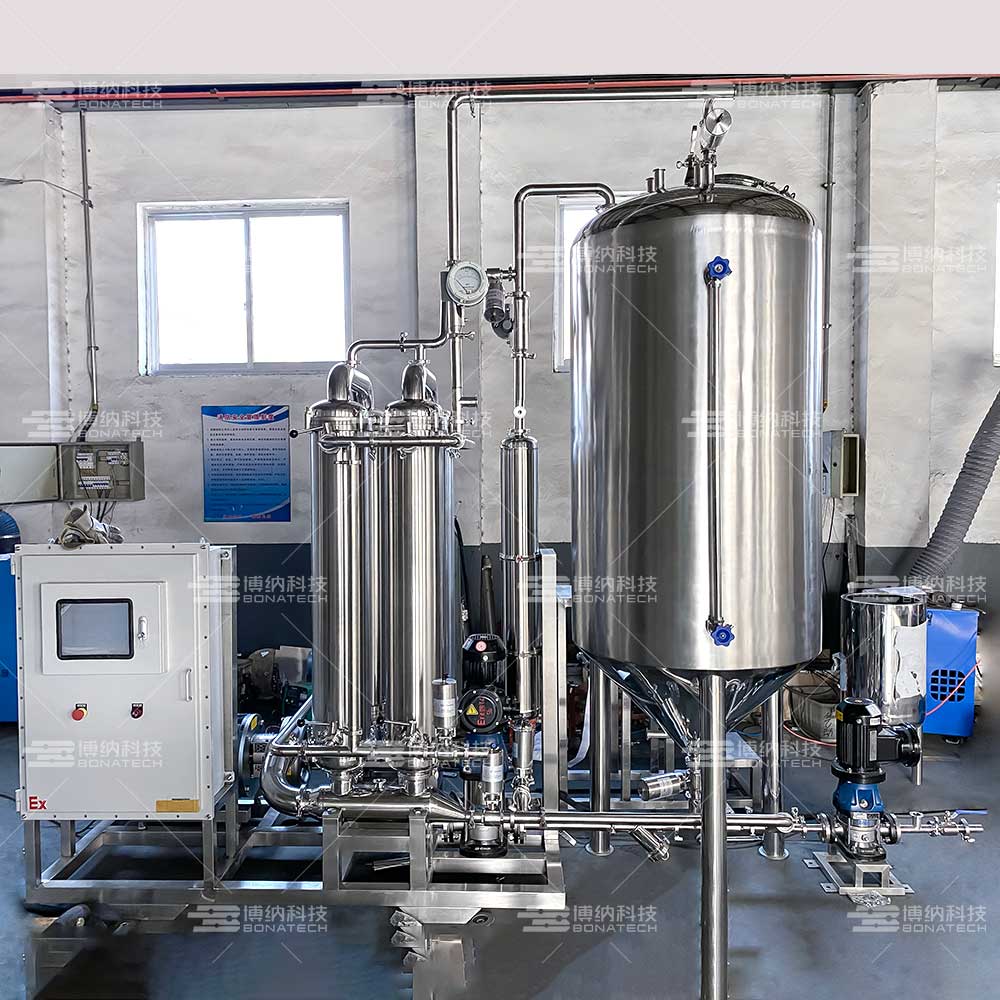

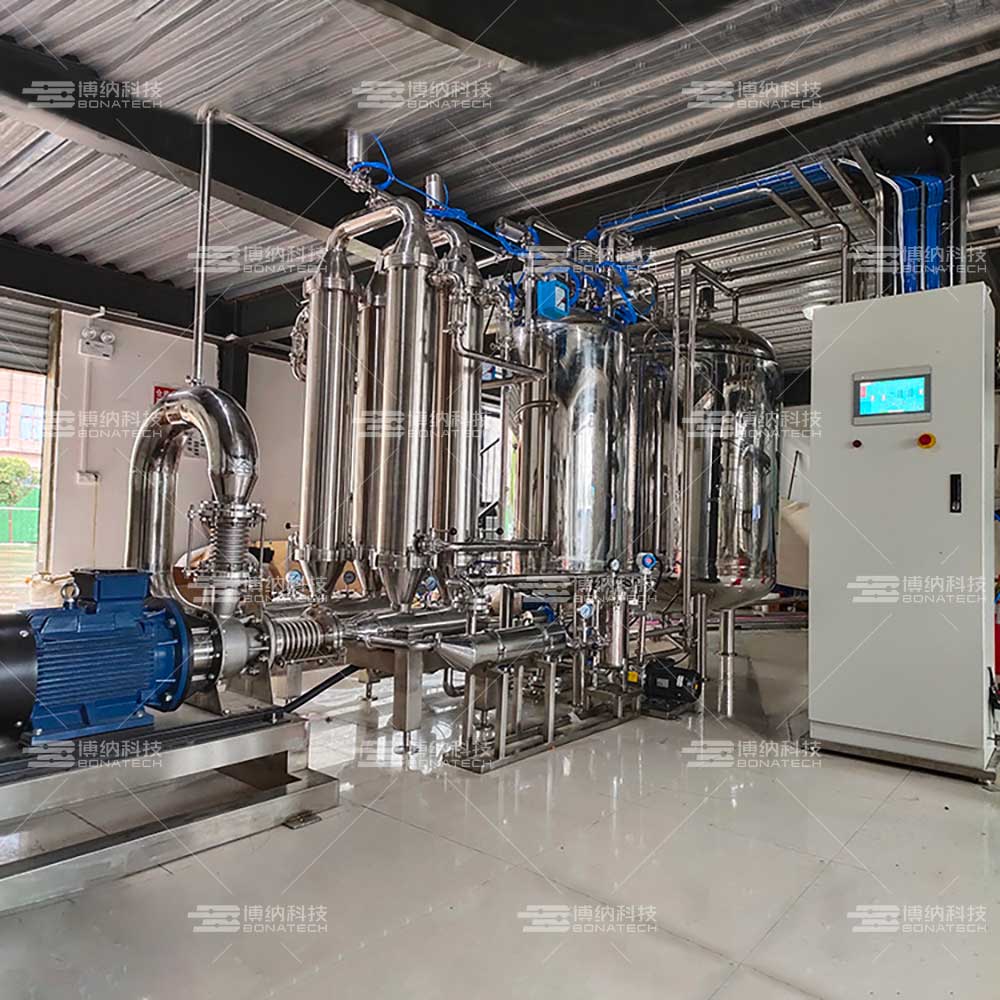

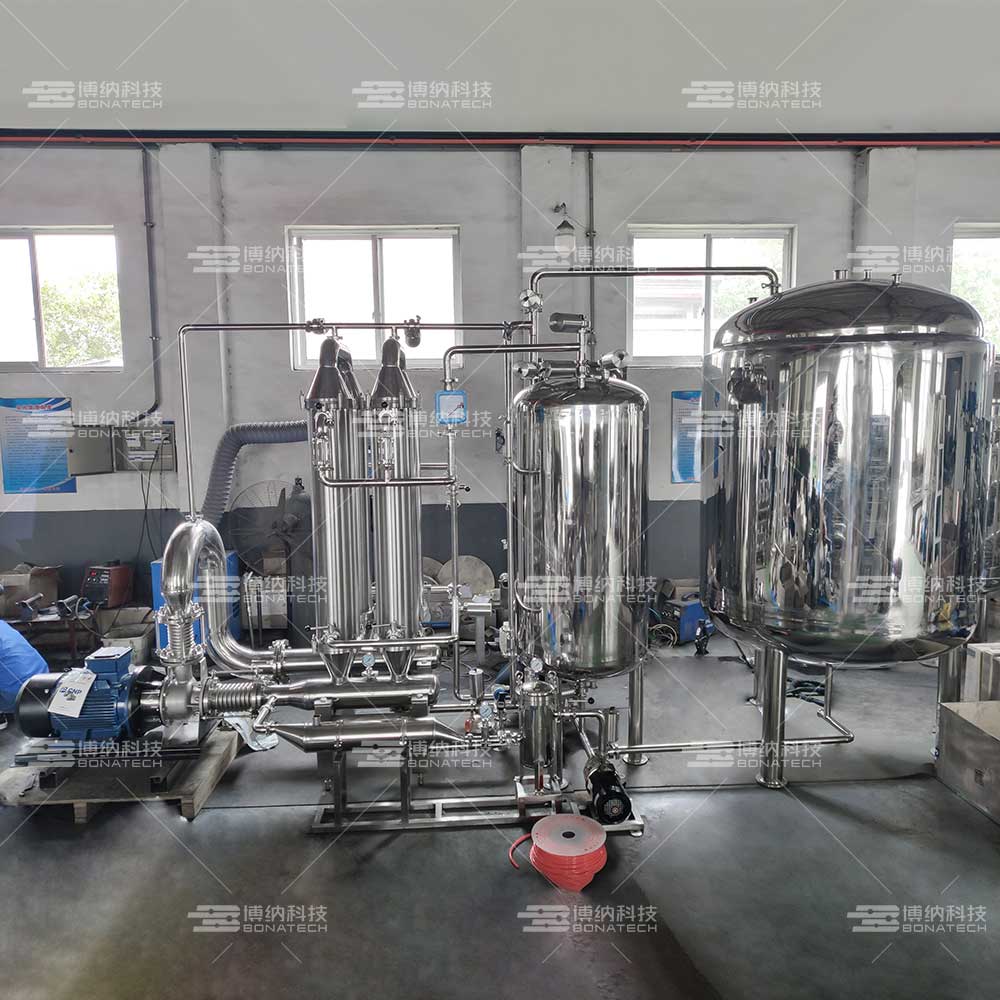

陶瓷膜過濾系統（BNCM19-4-A）為全自動型生產設備，設備由4個19芯膜組件組成，每個膜組件內裝19支膜元件，可用于料液的濃縮、分離、提純、澄清等工藝的生產。該套設備可以換裝5nm-1500nm的陶瓷膜元件，膜元件型號：BNM30-19-4-1200。本系統的主要部件包括供料泵、循環泵、排渣泵、陶瓷膜組件、控制柜及系統管路、循環罐、清洗罐等。

1、主機

?系統采用一體化結構設計，撬裝結構，設備表面無衛生死角符合GMP要求。

?主體設備除密封件外均采用SS316L不銹鋼材質。

?采用自動充氬保護，單面焊接，雙面成型，所有焊縫拋光處理，光滑平整，表面光潔度Ra<1.0μm，角焊縫、外部對接焊縫及接管端部打磨圓滑，內部焊縫打磨平齊，管道內外表面品質優良，操作簡單，清潔衛生，安全可靠。

2、泵體

循環泵選用國產優質SS316不銹鋼離心泵，保證膜過濾系統所需的壓力和流量。該泵工作穩定，性能可靠，抗腐蝕性強，安裝維護方便。

3、罐體

系統需配套500L清洗罐1臺，2000L循環罐1臺根據生產及自動化控制需要設計有預留的管道、閥門、預留孔等。

4、膜組件、膜元件

經小試、中試實驗驗證，該膜過濾系統元件采用博納科技優質陶瓷膜元件抗污染能力強，通量穩定，易于清洗。設備可以換裝5nm—1500nm的陶瓷膜元件。

5、密封件

根據博納科技公司多年相關工程經驗及中試實驗情況，系統管道、閥門等硬質密封材料選用PTFE材質，膜組件密封件選用PTFE+EPDM，耐酸、耐堿，沒有任何異物的脫落，不對設備和產品帶來任何污染，能確保系統的密封穩定性和安全性。

6、控制系統

? 系統采用人機中文顯示面板，能顯示機組實際運轉情況。由觸摸屏監測控制膜系統運行，控制系統預留有以太網接口，可實現聯網監控。

? 過濾及清洗過程均可實現自動/手動控制。

? 自動控制時系統自動調節壓力，膜組同時運行實現工作過程。

? 通過觸摸屏實現系統手動控制，設計有運行模式、清洗模式、停機保護等自控模式。

7、自控過程

系統實時顯示工作壓力、流量、溫度、儲罐液位、泵運行或停止狀態、閥門開關狀態、運行模式、運行狀態、報警信息等；循環泵、供料泵運行頻率可設定及顯示。設備運行歷史記錄可追溯，數據至少保存24個月。

8、安全裝置

系統監測實時運行中所有安全相關參數，有自我保護功能，會根據不同情況作出相應的反應或自動停機保護，蜂鳴報警，報警信息夠準確記錄故障位置及原因，報警記錄可追溯。系統配有緊急停車按鈕，按下時系統立即停機，復位時設備進入待機狀態。

陶瓷膜過濾系統的優點：

?1、膜表面不易發生濃差極化和膜面污染，膜透過速率衰減慢；

?2、用壓力作為膜分離的推動力，分離裝置簡單，操作容易，易于實現自動化；

?3、分離過程無相變、節能顯著，可在5nm~1000nm的精度范圍實現分離過程（范圍外精度需定制）；

?4、能耐受強酸，強堿，清洗過程簡單，方便，可進行高強度的頻繁反沖清洗和高濃度、長時間的化學清洗；

?5、適用范圍廣，廣泛應用于化工、食品、醫藥、環境保護、生物技術、能源工程等領域；

循環泵一個、供料泵一個、膜組件4組、膜元件76支、清洗罐一個、循環罐一個、電動調節閥一個、取樣閥兩個、流量計兩個、溫度表一個、壓力表一個、壓力傳感器三個、液位傳感器一個、溫度傳感器一個、控制系統一套、保安過濾器一個、管路系統一套，設備支架、閥門、連環卡節及其連接件若干。
